贝朗自动化铜铝排折弯机送料结构全解析

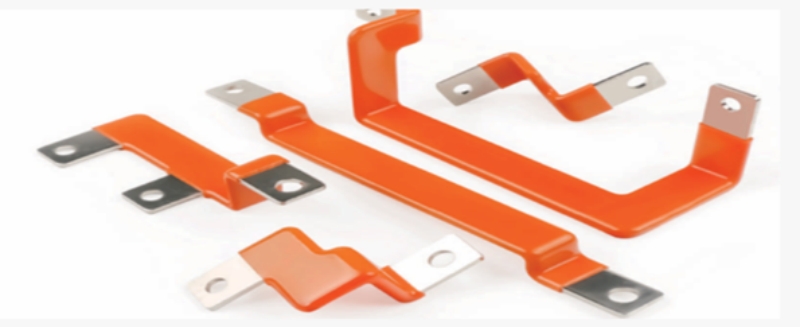

送料结构为何是铜铝排折弯机的“心脏”，在新能源储能柜、高压配电设备、电动汽车母排的规模化生产中，铜铝排折弯机的加工精度直接决定了下游装配的一次合格率。而决定精度上限的，不是折弯模具本身，而是送料结构。

送料结构承担着“把材料精准送到折弯位置”这一核心任务。送料偏差 1mm，折弯成品可能直接报废；送料刮伤绝缘层，产品绝缘性能不达标，整批返工。因此，理解不同送料结构的力学原理与适配边界，是选型决策的第一步。

目前行业内主流的送料结构分为三类：履带式全包裹送料、8 组线轮式点接触送料、夹取式间歇送料。三者设计逻辑完全不同，下面从技术底层逐一拆解。

一、履带式送料结构：全包裹摩擦的精度革命

1.1 工作原理

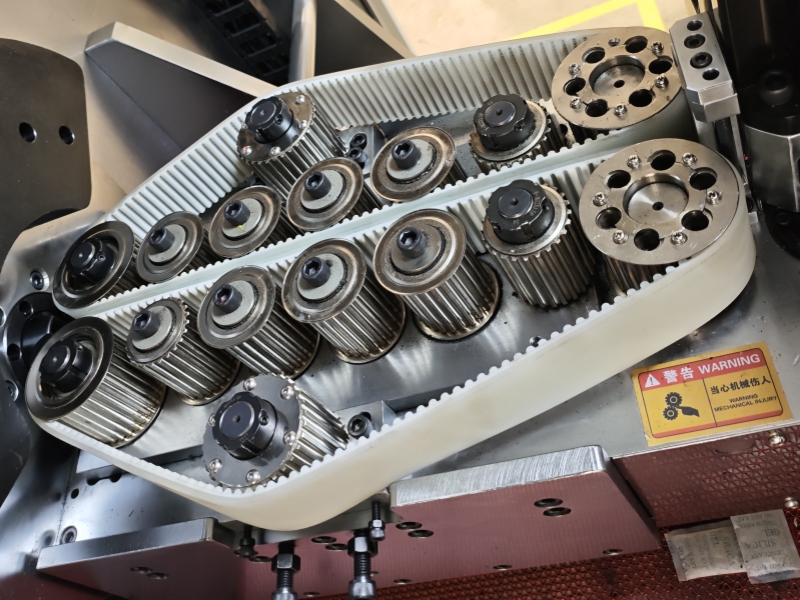

履带式送料采用上下双排履带同步夹持铜铝排，形成“面接触”的包裹式送料状态。履带表面通常覆有高摩擦系数工程材料，在提供充足推进力的同时，将单位面积压强降至最低。

1.2 技术优势

1.3 技术局限

设备制造成本较高，整机采购价通常比线轮式高出 20%~35%。对于仅加工单一材质、且对精度要求不苛刻的小批量作坊，投资回收周期偏长。

1.4 适用工况

• 多材质混合加工（PA12 + PVC 包云母交替生产）
• 高精度要求（折弯角度公差 ≤ ±0.5°，长度公差 ≤ ±0.2mm）
• 大批量连续生产（日产能 ≥ 2000 件）

二、8 组线轮式送料结构：成熟但受限的传统方案

2.1 工作原理

8 组线轮（上下各 4 组）呈对称分布，通过线轮圆周面与铜铝排表面点接触产生摩擦力驱动送料。每组线轮独立可调，理论上可适配不同线径。

2.2 技术优势

• 结构简单：机械传动链路短，故障率低，维修门槛小
• 造价低廉：整机成本约为履带式的 65%~75%
• 维护方便：线轮磨损后单件更换即可，无需整体大修

2.3 技术局限

2.4 适用工况

• 长期单一加工 PA12 绝缘铜铝排
• 规格变化少、批量大的标准化产线
• 预算有限、对设备停机时间不敏感的场景

三、夹取式送料结构：定制化的效率妥协

3.1 工作原理

通过气动或伺服夹爪夹持铜铝排端部，由直线模组拖动实现步进式送料。每次送料完成一个行程后夹爪松开回位，再进行下一次夹持推进——本质是间歇式运动。

3.2 技术优势

• PVC 包云母专用适配：夹持力可控，不会挤压云母层导致分层
• 无耗材：无需线轮、履带等易损件，运维成本极低
• 结构简单耐用：夹爪寿命长，维护频率低

3.3 技术局限

• 效率瓶颈：间歇式送料节拍远低于连续送料结构，产能仅为履带式的 40%~60%
• PA12 适配差：表面摩擦系数低，夹爪易打滑，加大夹持力反而造成表面压伤
• 长度限制：受夹爪行程限制，超长排加工能力受限

3.4 适用工况

• 专做 PVC 包云母铜铝排的小批量定制订单
• 对产能要求不高（日产能 ≤ 500 件）
• 注重长期运维成本控制的场景

四、选型决策矩阵

五、结语

送料结构没有“最好”，只有“最合适”。选错结构带来的隐性成本——废品率上升、换型停机、客户投诉——往往远超设备差价本身。建议企业在选型前，先梳理自身的材质清单、产能目标、精度要求三项核心指标，再对照上述矩阵做决策。

如需针对具体产品规格获取送料结构适配评估，欢迎联系贝朗机械技术团队，提供免费工况分析与设备选型建议。
