数控母排折弯机：包塑铜排折弯工艺拆解及送料结构选型指南

在高低压配电柜、新能源储能柜等母线加工领域，数控母排折弯机是加工 PVC 包云母铜排、PA12 绝缘铜铝排的核心数控设备，不同机型送料结构、折弯精度差异极大，直接决定母排成品合格率与生产效率。下面完整拆解包塑铜排折弯流程，对比国内主流三类送料机构优劣，以及折弯鼓包管控标准与 BL-TP-45-6E 机型精度参数。

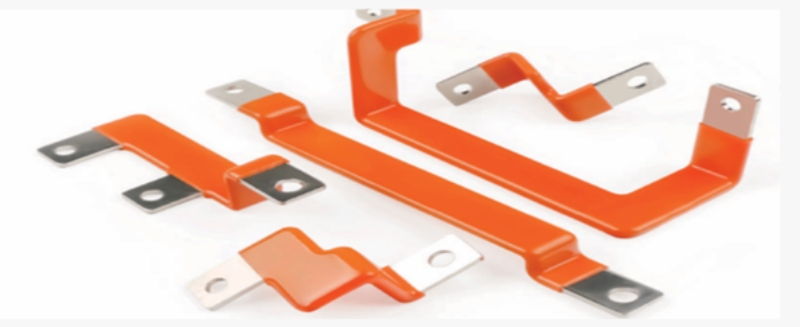

一、PVC 包塑铜排完整折弯工艺流程（数控母排折弯机标准工序）

依托数控母排折弯机自动化系统，包云母铜排折弯分为六大连贯工序，全程自动化无需人工反复调校：

分步工艺解析

1. 原料上架：将整卷包塑铜排材料平稳固定在设备自动送料架，完成来料基准定位；
2. 前置送线导入：材料送入辅助送线装置，初步规整进线角度，避免进线偏移；
3. 辊压校直处理：辅助送线机构推送原料进入校直模块，消除卷材自带弯曲应力，保障后续送料尺寸精准；
4. 履带输送进料：履带式输送带将校直后的母线匀速输送至折弯加工区域，这也是我司机型核心结构优势；
5. 多臂协同折弯成型：折弯区 8 组伺服机械臂联动运作，按照预设数控程序完成横弯、立弯、麻花弯各类角度成型；
6. 定长切断下料：折弯工序全部完成后，设备自动裁切工件，成品母线掉落收纳，单次循环结束。 整套工序闭环自动化，大幅减少人工干预带来的尺寸误差。

二、国内三类母线折弯机送料结构优缺点对比

市面搭载数控母排折弯机的厂家主要分为三种送料方案，适配物料范围、使用成本、加工精度差距明显：

三、PVC 云母铝排折弯鼓包管控系数与成型标准

包塑母线折弯最常见缺陷就是胶皮鼓包、云母层破损击穿，设备折弯内 R 角设置需严格遵循固定系数：

1. 平弯加工要求：内 R 角≥1 倍料宽，满足该条件后，折弯鼓包单边系数 1.6mm，双边总鼓包尺寸≤3.2mm，远优于行业 4mm 通用上限，可完美保护外层 PVC 胶皮与内部云母绝缘层不撕裂；
2. 立弯加工要求：内 R 角≥1 倍材料厚度，折弯单边鼓包系数 1.5mm，双边尺寸同样控制在行业标准以内，杜绝绝缘击穿隐患。

四、BL-TP-45-6E数控母排折弯机整机精度等级

该机型尺寸公差分为送线精度、折弯精度两大维度，依据加工基本尺寸分段设定公差标准：

综上，选购适配多材质包塑母线加工的数控母排折弯机，优先考量履带式送料结构、可控的折弯鼓包系数以及细分尺寸公差精度，既能拓宽物料加工范围，又可长期降低生产损耗与运维成本，适配新能源、高低压电气行业大批量母线生产需求。
